Guide: Backupbatteri till mobilen

Jag tar inget ansvar av det som står i texten = allt sker på egen risk.

Jag har inte mycket kunskap om detta, så om ni ser att något är felaktigt så vill jag gärna ha konstruktiv kritik


På sommaren när man cyklar väldigt långt är det ganska smidigt att använda gps:en på mobilen, men det suger ur batteriet på nolltid. Har även testat navdynamo men det ger tyvärr inte tillräckligt med ström till telefonen, och när jag körde med navdynamo så la mobilen av
Jag började istället funderade på att köpa någon sorts batteribackup och kom på att jag kanske kunde utnyttja mitt batteri som jag har till min cykellampa, problemet var att det var för hög volt ur batteriet, så jag kollade runt lite på ebay och hittade en laddkrets som kanske kunde fungera.



Jag gjorde också lite beräkningar på hur mycket batteriet kan ge i laddning till telefonen.
I det här räkneexemplet tar jag ingen hänsyn till eventuella förluster.

Sony xperia s batteri
3.7 volt x 1700 mAh = 6,3 wh


Batteriet till cykelbelysningen (4×18650 Li-ion batteri)
http://www.ebay.com/itm/270877730670
På pappret
8.4 volt x 6400 mAh = 53,7 wh

Egen mätning med (IMax B6 Digital LCD Lipo NiMh battery Balance Charger)
8.4 volt x 2100 mAh = 17,6 wh



Har hittat andra sidor på nätet som riktar stark kritik mot batterier på ebay att mAh är totalt överdrivet,
som ni kan se själva så mätte jag fram en tredjedel av vad som utlovades av kapaciteten.

Exempel på ett annat batteri som man kan köpa som backup till mobilen
Super High Capacity External Power Bank 12000 mAh
3.7 volt x 12000 mAh = 44,4 wh
Låt säga att det här batteriet också bara ger en tredjedel av vad som utlovas så får vi bara ut 15 wh?
http://www.ebay.com/itm/251007458516

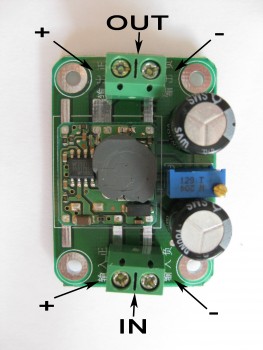

Lite info på volt och ampere på Kis-3r33s DC-DC Step-Down Power Module 4A 4.75-24V to 0.93-18V for LED GPS MP3

USB
Ström ut, utan belastning (går att justera själv med en skruvmejsel på laddkretsen)
5.13 volt

Ström och ampere ut, med belastning
5.00 volt
830-850 mAh (Sony Xperia S)


Fördelen med en sånt här batteri och laddare är att jag kan använda batteriet till mer än bara min telefon,
laddaren kan också användas på många andra sätt t.ex. i bilen och ända upp till ett 24 volt,
man kan även ställa in vilken volt man vill ha ut till det man vill ladda.

Det står i specifikationen att man måste ha minst 2 volt högre in än ut för att laddkretsen ska fungera korrekt, men jag upplever laddkretsen som väldigt stabil, den ger samma volt och ampere även precis innan batteriets cut-off (ca 6 volt) bryter strömmen med belasting (Sony Xperia S).
Mindre än 1 volt skillnad har jag ännu inte testat.


Specifications:

Input Voltage: 4.75-24V
Output Voltage: 0.93-18V
Efficiency: Up to 98%
Output Rated Current: 3A, max. up to 4A peak
Size: Approx. 1.8 x 1.3 x 0.5 inch (L x W x H)

Note: In step-down work mode, the input at least more than 2V output




Test

Cyklade med telefonen och hade gps:en (Navigon) igång 13.5 timmar plus några korta telefonsamtal. Jag hade telefonen kopplad till batteriet under hela dagen, startade med telefonen fulladdad kl 05.00 och det externa batteriet tog slut kl 20.00 och då med fullt batteri i telefonen.
Hade det mesta aktiverat på mobilen, bluetooth, autosync och skärmenstyrkan ca 40%.
Det sitter en krets i batteriet som skyddar det för urladdning, cut-off vid ca 6 volt, så laddningen stängs av när batteriet är slut.



Har ni bättre eller andra lösningar på hur man själv kan bygga ett backupbatteri så hade det varit kul att veta hur ni har gjort




Länkar

WH wattimmar
http://sv.wikipedia.org/wiki/Wattimmar

USB
http://en.wikipedia.org/wiki/Universal_Serial_Bus


Laddkretsen som jag använder ca 35 kr
Kis-3r33s DC-DC Step-Down Power Module 4A 4.75-24V to 0.93-18V for LED GPS MP3
http://www.ebay.com/itm/330697532240

Det finns fler kretsar som är väldigt lika denna men har inte testa dem själv, men de är kanske lika bra???
LM2596 DC-DC adjustable power step-down module
http://www.ebay.com/itm/170814548036


Extra Batteri ca 130 kr
6400mAh 8.4v Li-on 18650 Battery
http://www.ebay.com/itm/270877730670

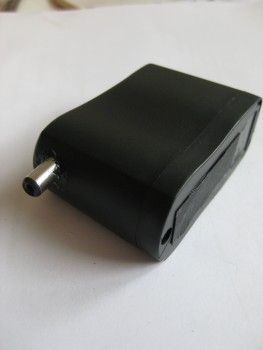

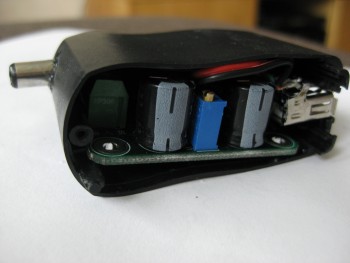

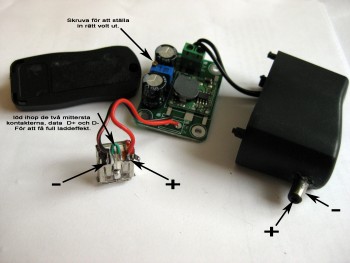

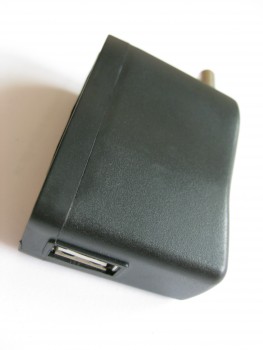

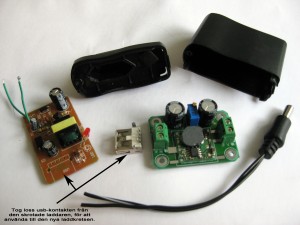

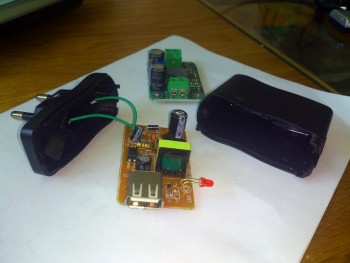

Chassie + usb-kontakt
EU Plug USB AC DC Power Supply Wall Charger Adapter MP3 MP4 DV Charger Black
http://www.ebay.com/itm/160745932466

Cykellampa den som jag har (ebay kopia). Ca 500 kr med tullavgift.
CREE XM-L T6 LED bike 1600lm
http://www.ebay.com/itm/130568084707

Endast batteri och laddare
http://www.ebay.com/itm/320846409198




(Cykellampa original)
Magicshine MJ-808E 1000 lumens bike light
http://www.magicshineuk.co.uk/products/Front-Bike-Light-Magicshine-MJ-808E

Andra lösningar External Battery Charger Phone charger:
Mobil backup Super High Capacity External Power Bank 12000mAh
http://www.ebay.com/itm/251007458516

5000mAh External Battery Charger Power Bank 2 USB For iPad / iPhone 4 4S HTC PSP
http://www.ebay.com/itm/270960255010



Lycka till
