Automatisering av garageport

Ledsen för sent svar, men det har kommit lite emellan och aldrig tagit fart.. Dels försvann lite (men bara lite) av smarta-hem-manin jag hade, sen har jag fått en andra son, och sen håller jag på med lite av varje.. Odlingssäsong nu också!

I växthuset sitter självklart en Aqara-sensor för temp och fukt.



Det finns väl en plint just för detta på de flesta? Förut styrde jag en port med ett relä som fanns i en hikvision-kamera. Gjorde en enkel androidapp som skickade kommandon till kameran med rätt mellanrum för att skicka samma impuls som fjärrkontrollerna gör. En hade någon kört upp en skida eller något så det ballade ur och porten körde upp och ned en hel dag. Insåg att reläet i kameran kanske inte var att lita helt på. Nu letar jag också efter en lösning. Men det är ju som sagt inte mer märkvärdigt än så. I värsta fall blir det en andruino.



Skippade zigbee denna gång köpte en Shelly 1 och kopplade in.

Funkar prima med Home Assistant

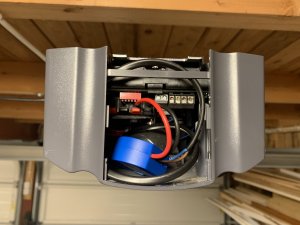

Gjorde om och "automatiserade" båda mina portar då jag hittade att det fanns intern strömförsörjning i min Hörmann Promatic 3

Tog ca 6min att koppla in och mappa upp i HomeAssistant och kostade 179kr per port.
Oslagbart pris och ansträngning.



Hej Robber

Nice, jag har shelly-1 hemma och en Hörmann Promatic 4 - du kopplade alltså in den så den ger ut 220 AC på ingång för extern impulsknapp?

Verkar enkelt men skall det vara AC in där? Trodde man skall ha DC in där... vill inte göra fel och bränna ingångarna.

I manualen står ju:
4.2.2 External impulse button* ▶ See Figure 12 / 13 One or more buttons with normally open contacts (volt-free), such as internal push buttons or key switches, can be connected in parallel.

Har du konfigurerat shelly på något sätt eller bara som vanligt som en kontroller av lampa?
--
Edit: ser nu konfiguration i shelly:
Power On Default Mode Тhis setting controls whether the Device will supply power or not the output as a default whenever it is receiving power from the grid: ON: When the Device is powered, by default the socket will be powered. OFF: Even if the Device is powered, by default the socket will not be powered. Restore Last Mode: When power is restored, by default, the appliance will return to the last state it was in before the last power off/shutdown.

Antar man skall ha Power mode = OFF, så den bara bryter som en impulsebrytare skulle gjort -hoppas få tummen upp med detta - måste testa detta oxo.

MVH,
/Christer



Hittat svaret nu på minna frågor:
* shelly-1 rules 179kr och HA
* skall användas som en impulsbrytare på garageportsöppnaren (provade en vanlig väggknapp med impulsfjäder på ingångarna robber har på bilden (måste vara sluten kedja typ någon sekund för att porten skall öppna)
* använd load type = socket i shelly
* använd timer auto off efter XX sek (måste ut i garaget och prova) i shelly

Nice - nu till automation i HA med geofense på min TM3 - kan man ha det på vår Zoe oxo kanske?!



Shylley rulez håller jag med om!

Mina setting i Shelly för att det ska lira smärtfritt

Timer
Auto off - Turn off after 1 seconds
Settings
Power on default mode: Restore last mode
Button type: Momentary

Funkar klockrent nu och med HA.

/Robin



Provade min setup nu med Promatic 4 - funkar hur bra som helst!

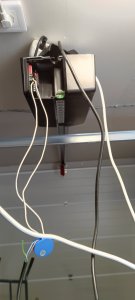

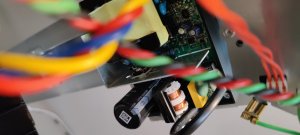

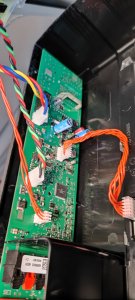

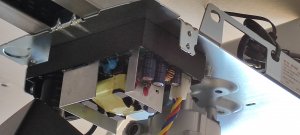

Dock fanns inte kraft enkelt att få tag på invändigt se bilder nedan. Får ta från uttaget ovan öppnaren.


Måste beställa med shelly-1r helt klart. Kör både plejd och shelly nu i mitt nya hus för kraftstyrning (samt zigbee och Z-wave så klart på sensorer).

Tack för tipset Robin!



skoj att du fick det att lira!

jo blir fler shellys här med.
Oförskämt billiga

/Rob



Gräver upp denna tråd. Kan du länka bilderna igen då dom inte fungerar längre, alternativt fota hur det är kopplat. Har en likadan motor som du och tänkte kopiera samma lösning



Självklart!

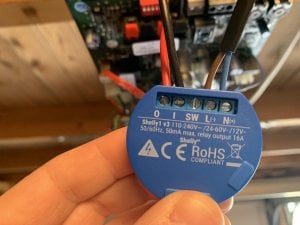

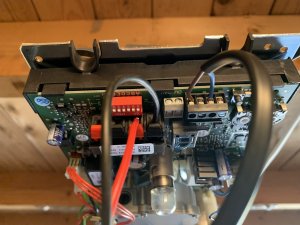

Udda man ser bilderna i min mailnotis men inte här, kopierar från mailnotisen



Toppen, tack så mycket!

Du kör den i 12V-läget eller hur?



Hej, ser om vi kan väcka denna tråd. Jag antar att den inte ska vara i 12V-läge eftersom dem det är 240V in, eller?

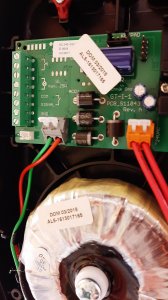

Hej. Vet någon i denna tråd om det går att styra denna garage motor upp och ner genom att koppla in sig på kretskortet? Vet ni vilka relän man ska koppla in sig på isf? Tack!



Jag tolkar bilden som att de två översta ska kortslutas med en knapp för att porten ska öppna eller stänga så det borde gå att lägga ett relä över dessa två som sluter så borde porten öppnas eller stängas!



Vad är det för modell av öppnare?



tror du det är en potentialfri. Jag kan testa att bara ta en koppartråd på portarna och se om motorn reagerar. utmaningen blir att få hemma-automationen att veta när porten är öppen eller stängd när man använder samma kortslutning på motorn för öppning/stängning.
det är skillnad på tex en markis som har 220v åt ena hållet och 220v åt andra hållet på två olika relän. Nån kanske har idé/lösning, att automationen genom dörrsensor kollar om dörren är öppen/stängd innan den stänger/öppnar porten tex.



Jag vet inte mer än bilden visar tyvärr. Men hoppas bilden på kretskortet kan vägleda. Tack för ditt svar



Okej. Jag följer noggrant för jag vill själv göra samma sak så tänkte se vad du får för svar.



Under etiketten står det ett företagsnamn som bara slutet av syns på bilden, med hela namnet skulle det kanske gå att ta reda på mer.
